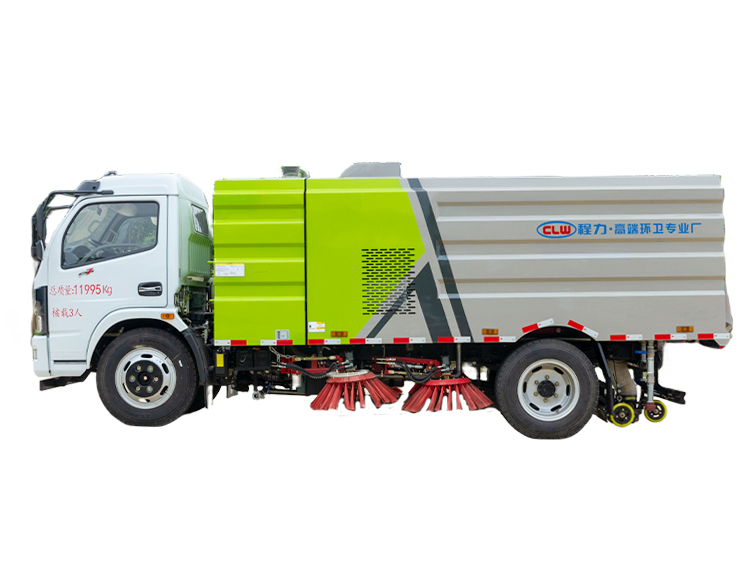

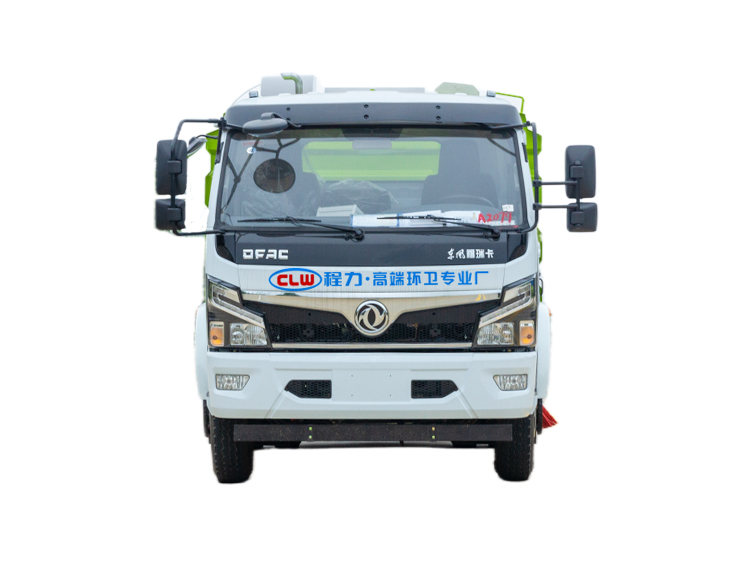

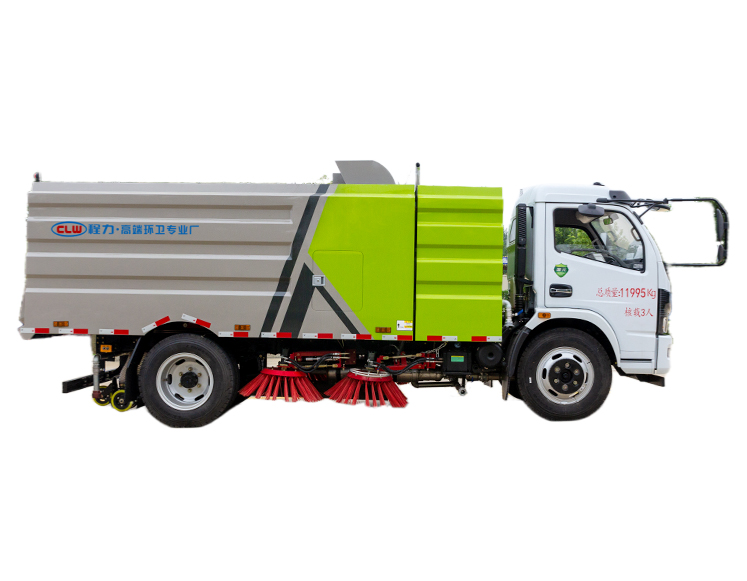

东风大多利卡D7扫路车

一、产品介绍

1、该系列扫路车是我公司结合国内外先进技术，研发的新一代扫吸结合式道路清扫专用车辆，集路面清扫、垃圾回收和运输为一体的新型高效清扫设备。主要适用于城市街道、市政广场、大型厂矿的机械化清扫保洁作业，整车作业效率高、技术性能先进可靠、造型美观。

二、产品特点

1、高效稳定设计人性超强聚尘技术：优化吸嘴内部气体流畅及结构设计，吸拾能力提高10%。“中置四扫盘+后置吸嘴”设计，车辆行驶过程中，自动向内旋转将垃圾聚集至车辆中部，方便扫路车尾部一次性将所有垃圾全部吸取至车厢内，提高整体洁净率。

2、管路稳固技术：威森搏乐液压阀组，数控冷弯精密无缝钢管，液压管路采用国际先进的卡套式接头，确保整车液压动作的稳定性和流畅性，大大降低液压系统的故障率。

3、人性化设计：超宽后门，大于85度的开启角度，垃圾箱倾翻角度大于40度，更易于倾倒垃圾、清理垃圾箱。

4、科技环保实用性强风机降噪技术：通过仿真分析设计，优化风机叶片，设计低噪风机。

5、动力匹配技术：优化发动机与工况匹配，采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作。副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载启停时与风机的自动脱离，提高副发动机的使用寿命。

6、操作简便 高效耐用全电控驾驶控制，电控箱上仪表显示作业参数、故障信息等。视频监控功能，使作业状态一目了然，便于驾驶员操作、维护。

7、清扫机构自适应技术：清扫机构能自动避障，具有保护功能和复位功能，遇到障碍物后回缩，越过障碍物后复位。提高作业洁净率，且有效延长扫刷使用寿命达15%以上。

8、高端品牌品质可靠采用三洋马达，江铃、玉柴、康机等知名品牌副发动机，可使扫路车工作时间更长，动力更加强劲。

同时搭配品牌配件：施耐德控制开关、威森搏乐电磁阀组、威森搏乐液压油缸及整套液压系统，可保障车辆的使用寿命。

三、产品参数

1、产品型号 ：CLW5120TSL6

2、外形尺寸（mm）：6500,6700,6850,6950,7000,7300X2200,2350X2730

3、整备质量（kg）：5750,6300

4、最大总质量（kg）：11995

5、额定载质量（kg）：6050,5500

6、最高行驶速度（km/h）：103

7、额定成员 ：3 人

8、底盘型号 ：EQ1125SJ8CDC

9、发动机型号 ：YCY30165-60/Q28-156E60

10、排放标准 ：国六

11、发动机功率（kW）：121/115

12、轴距（mm）：3800

13、轮胎  ：8.25R20/245/70R19.5 16PR

14、前悬、后悬（mm）：1130、1770

15、变速器型号 ：万里扬6档、法士特 8 档

16、轮胎数  ：6+1

17、副发动机型号 ：江铃87马力、玉柴102马力

18、发动机功率（KW）：63、75

19、燃油种类  ：0号轻柴油

20、垃圾箱容积（M3）：5

21、清水箱容积（M3）：2.5

22、清扫宽度（mm）：2800-3200

23、清扫作业速度(km/h) ：3-15

24、保洁作业速度(km/h) ：15-20

25、最大清扫能力(M2/h) ：48000

26、抽吸粒度（MM）：≥100

27、垃圾箱倾斜角 ：≥45°

28、清扫效率 ：≥96%

四、注意事项

1、汽车底盘行驶磨合里程请用户参阅配套的汽车底盘使用说明书的规定进行磨合，并进行磨合后的保养，如清理空气滤清器滤芯，更换发动机机油等。磨合期间，注意检查各部分有无异常振动、噪声和漏雨现象，风机传动皮带和液压泵传动皮带是否打滑，各电控开关和仪表指示是否正常。

2、使用车辆前必须检查整车有无漏油、漏水、漏气等现象，必要时排除，检查主副发动机机油液位、散热水箱水位，必要时加注机油和水，检查水路系统、扫盘、吸盘等结构部件是否正常。

3、入冬时，车辆停用前，按照产品说明书做好防水防冻操作，排进水路、水泵、水阀、喷嘴等原件中的余水。

4、发动机在运转时，不得对底盘副发动机、水泵、液压系统进行保养或维修。

5、清洗车辆时，不得用高压水直接冲洗液压油箱顶部、副发动机、散热器、电磁阀、线圈及接线柱部位。

6、为确保操作人员和设备安全，在调试、安装、检测及维修等作业时，必须打开垃圾箱下方的安全撑杆。并用安全插销固定好安全撑杆，才能确保人员与设备安全。作业后将垃圾箱复位前，应先将安全撑杆放下。
