一、产品介绍

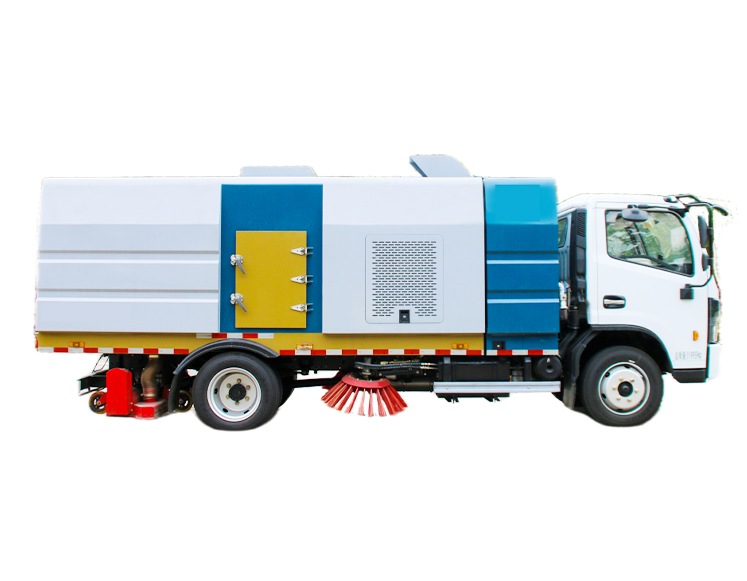

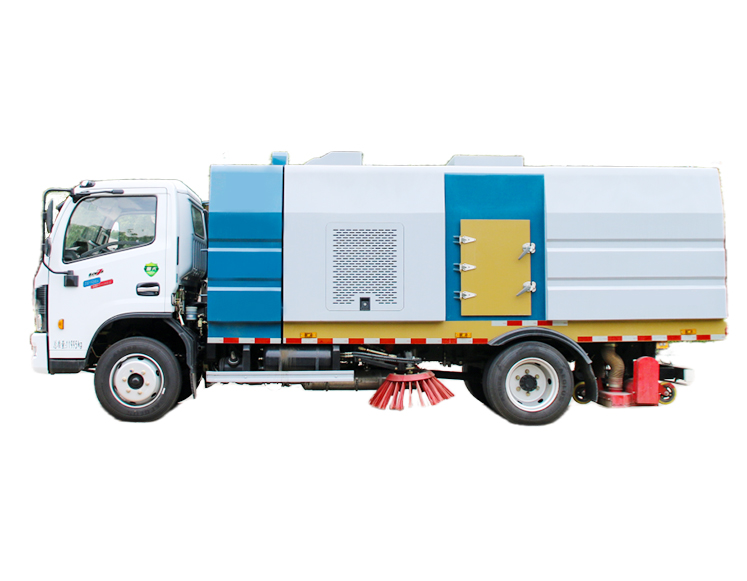

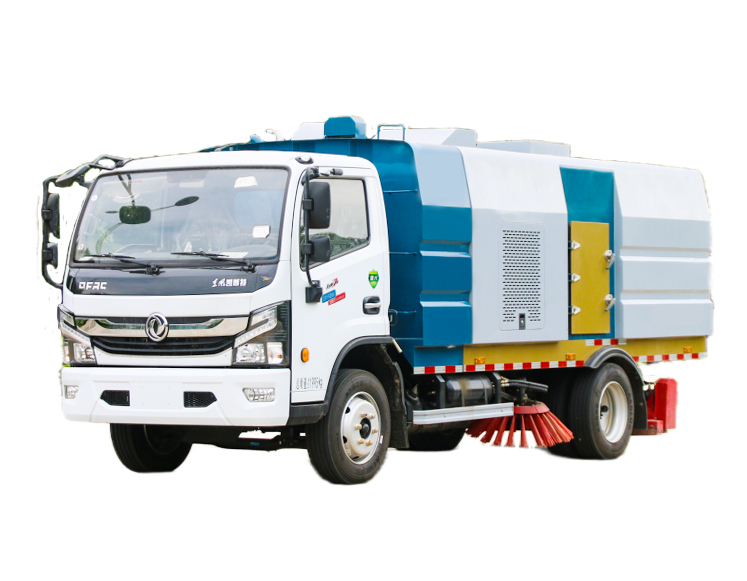

该系列吸尘车是我公司结合国内外先进技术，自主研发的新型道路环保环卫装备，它改变了以往扫路车用盘刷滚动刷扫的传统方式，而全部采用负压直吸的工作原理来完成作业，单向进风（无反吹气流），实现粉尘只进不出、无扬尘、零排放。该车适用于城市道路、高架桥、广场、机场、码头、厂区等水泥混凝土路面和沥青路面的机械化保洁作业。

二、产品特点

1、简便耐用 ：关键元器件均采用知名品牌，使用寿命长、功能可靠、产品质量高，使用寿命长。宽幅吸嘴由液压油缸控制升降，采用液压浮动技术，可大大提高胶轮的使用寿命。独特的箱体结构，滤筒拆卸维护简单、方便，垃圾箱采用倾斜板结构，卸料方便，无需人工干预。

2、高效环保 ：后置吸尘车吸盘带滚扫,垂直滤筒结构。圆形滤筒，并设有气脉冲滤筒清灰装置，可有效分离吸尘车滤筒上的粉尘，避免造成滤筒的堵塞和二次污染，从而大大提高滤筒使用寿命、极大提高滤筒清灰效果从而提高吸尘车的整体性能;配置大容量的垃圾箱，提高作业效率。

3、智能控制 ：操作系统采用 CAN 总线控制，一键式操作，操作简单。电气系统采用集成模块化控制，面板具有副发动机转速、水温、操作工况等实时监测功能，作业状态一目了然、维护方便。

4、安全可靠 ：箱体举升采用液压双缸举升，可使箱体举升更为平稳，且为防止箱体举升后管路故障而产生安全隐患，故举升缸均装配有特制的液压锁制装置。

三、车辆参数

1、外形尺寸（mm）：6200*2100*2650

2、整备质量（kg）：5750

3、最大总质量（kg）：7360

4、额定载质量（kg）：1480

4、额定成员 ：2 人

四、底盘参数

1、底盘型号 ：EQ1075SJ3CDF

2、发动机型号 ：CY4BK461、D20TCIF11、Q23-115E60、YCY24140-60

3、排放 ：国六

4、发动机功率（kW）：95、93、85、103

5、轴距（mm）：3308

6、最高行驶速度（km/h）：110

7、轮胎数 ：6+1

8、前悬/后悬（mm）：1055/1887

9、制动形式 ：排气制动

10、弹簧片数 ：6/6+5；5/4+3；6/4+3

11、变速器型号 ：万里扬 5 档；万里扬 6 档

12、轮胎数 ：6+1

五、专用参数

1、副发动机 ：江铃 87 马力、玉柴 102 马力

2、发动机功率（KW）：63/75

3、燃油种类 ：0 号轻柴油（与底盘共用 柴油箱）

4、垃圾箱容积（M3）：4

5、清水箱容积（M3）：1

6、吸尘宽度（mm）：2200

7、吸尘作业速度(km/h) ：5-10

8、最大吸尘能力(M2/h) ：21000

9、吸尘效率 ：≥96%

10、垃圾箱倾斜角 ：≥45°

11、低压水泵 ：上海新西山电子水泵

12、摆线马达 ：河北力顿

13、齿轮油泵 ：皖液机械

14、液压油缸 ：威森博乐液压油缸

15、液压油管 ：广州天河

16、电磁阀组 ：威森博乐（中德合资）

17、滤尘桶数（个）：8

18、降尘系统控制形式 ：电子控制，一键操作

19、降尘系统主要元件 ：水过滤器、管路、不锈钢喷架、高压喷嘴等

20、液压系统溢流压力(Mpa) ：10-15

21、液压油箱容积（L）：≥60

22、电气系统 ：由底盘电路、副发电气部分、专用工作装置操作控制电路组成

23、电控箱面板组成 ：副机转速表、副机水温表、机油温度报警装置、各种操作控制开关

24、风机品牌 ：福建龙马-龙风免维护离心风机

25、风机额定转速（r/min）：2700

26、传动形式 ：副发动机、离合器、A 带传动（4 根）

27、风机皮带 ：浙江三力士

28、自动离合器 ：离心式、进口材质、质保两年、使用寿命可达 2 万工作小时

29、风量（M3/h）：5000-7800

30、清扫系统组成 ：扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等

31、扫盘马达转速（r/min）：140

32、扫盘数量（个） ：2

33、后扫盘倾角调整 ：前倾 5。—10。 后倾 5。—10。

34、吸管直径（mm）：Φ140

35、工作状态吸嘴边钢性部分离地间隙（mm）：5-8。

36、报警系统 ：倒车语音报警系统

37、副操作系统 ：尾部带电控操作系统，控制大箱升降及后门开关
