一、产品简介

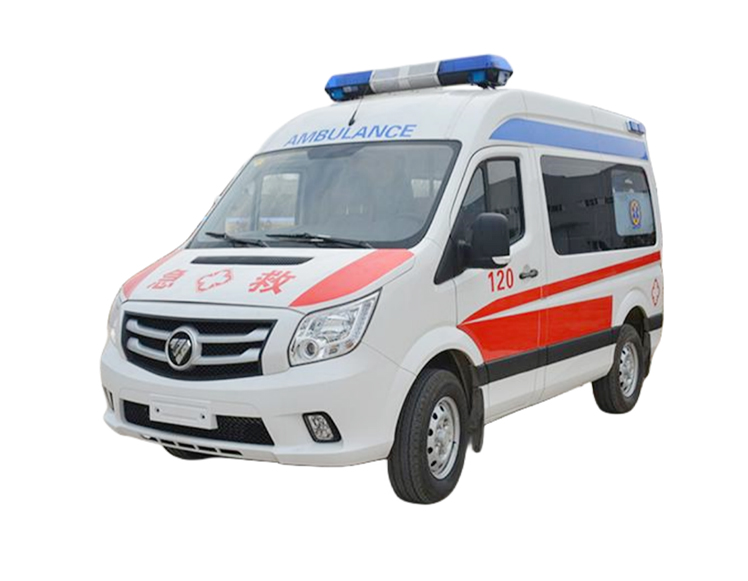

    图雅诺长轴中顶监护型救护车采用福田汽车推出的图雅诺长轴车型改装。采用康明斯2.8T  柴油发动机，配置全方位主动+被动安全保护系统，时速可达150km/h；使用 ABS+EBD 技术，能够主动探测和分析路况，合理调整行车方向；采用国内领先高强度钢板前后安装高强度防撞钢梁，H型高钢骨架并赋有防撞吸能设计保证碰撞安全；整体车身重心低、更稳定，有效确保驾驶者的安全；医疗舱空间宽大，设计合理；全车采用国内领先的医疗车改装技术，适用于各类医院及急救中心，特别适合病人转院及市内急救。

    二、车辆参数与标准配置

   改装基型车（底盘车）：福田图雅诺长轴中顶柴油国六手动档
        外观颜色 : 白色/红色

   最大总质量 ：3800kg

   乘员人数 ：7人（含担架人数）

   轴距 ：3350 mm

   车体尺寸 ：5495mm×2000mm×2615mm

   医疗舱尺寸 ：长×宽×高 2960mm×1800mm×1650mm

   接近/离去角 ：21.5º/22º

   最高车速 ：150km/h

   发动机型号 ：F2.8NS6B177L

   发动机排量 ：2.780L

   排放标准 ：国Ⅵ

   额定功率 ：130KW

   燃油箱容量 ：80L

   驱动型式 ：前置后驱

   最小离地间隙 ：160mm

   变速箱 ：6前进档，1倒退挡

   悬挂型式 ：麦弗逊式独立悬架/钢板弹簧式非独立悬挂

   助力类型 ：齿轮齿条式、液压助力转向

   制动型式：前盘后盘，液压制动

   三、医疗警示外观

  车身结构 ：采用钢质加强型框架结构设计，安全可靠。

  车体右侧配滑动门，后端采用双开尾门结构、开口宽度大，便于医患人员、担架的上下。

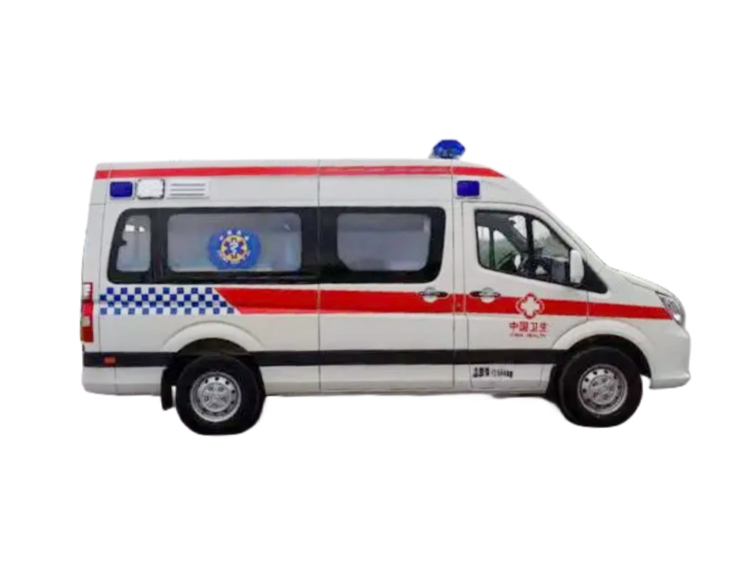

  车辆外观 ：全车身白色，车头、车身两侧以及车尾门贴红十字徽标，四周贴车身彩条，颜色鲜   艳、醒目，有效警示。

  医疗舱玻璃贴 2/3 磨砂玻璃纸，有效保护病人隐私。

  警示灯具：顶置工字型 LED 警灯总成，警报器喇叭功率 100W，线控式控制器,内配 LED 灯组。两侧及尾部各安装蓝色爆闪灯，有效警示。
         四、医疗舱救护设施

   救护系统：自动上车担架：担架由高强度铝合金制成， PVC防水海绵床垫，靠背可调节；加粗的椭圆形腿管，四周均匀分布的辅助上车轮以及铝块大大增加了井架的承重力，仅需一人便轻松完成上车过程。

   担架平台 ：采用优质铝合金材料制作，辅助担架上下车。

   输液架 ：在医疗舱顶部安装1套铝合金导轨式输液架，含2个折叠挂钩。

   医用氧气控制系统 ：两个 10L 钢质氧气瓶，公称压力 15MPA（重量轻，便于装卸更换），同时配备两个单表式减压阀、两个德式氧气终端、一个呼吸机接口及一个墙式氧气吸入器。病人吸氧时可控制出氧量，并配有湿化瓶为病人提供湿润氧气，更利于病人吸氧。

   五、医疗电器系统

   照明灯 ：4 只 12V 舱内照明灯，光源稳定，照射面大，2盏输液射灯。

   逆变器 ：车载式正弦波1000W，频率稳定，电压稳定、输出功率稳定，为车上设备提供供电；2 组 220V/12V 多功能插座（可接二/三孔、交/直流两用）。

   消毒灯 ：1盏智能化定时紫外线消毒，保证舱内卫生安全。
          六、空气循环系统

   空调/暖风 ：1套后空调和后暖风装置，冷暖独立控制，根据需要合理调控舱内温度。

   换气扇 ：在车顶安装1套DC12V带吸气，排气的多功能换气扇，能有效保障医疗舱内空气高效循环。
         七、医疗舱橱柜/内饰配置

   中隔墙总成 ：在驾驶室和医疗舱之间安装1套新型环保材料制作的中隔墙，中隔墙上设置1个玻璃观察窗，便于前后舱观察、沟通。

   橱柜总成 ：安装1套新型环保材料制作的长条设备柜，柜体上设置有抽屉、空格柜等储物空间；

 安装 ：1套新型环保材料制作的氧气瓶柜，柜体内可容纳2个10L 氧气瓶，安装1套新型环保材料制作的吊柜，吊柜采用滑门结构，方便开启柜门；

    安装 ：1套长条座柜，含坐垫、靠背、两点式安全带。

   医疗舱内饰 ：医疗舱内饰：采用新型轻体材料制作，防水、防霉、抗菌、易清洗。

   医疗舱地板 ：采用医用地板革材料制作，防滑、防水、防霉、抗菌、易清洗。
          八、辅助设备

   侧拉门推拉窗 ：平贴式推拉玻璃窗。

   对讲机 ：在驾驶舱和医疗舱各安装1个免提式话麦，方便前后舱人员沟通、交流。

   灭火器 ：医疗舱配备1套1kg干粉式灭火器。

   污物桶 ：医疗舱配备 1 个带盖脚踏式污物桶。

   安全扶手 ：在医疗舱顶部安装 1 根长条形扶手。

   紧急锤 ：在医疗舱安装 1 把紧急锤。
          九、选装配置

   负压净化装置 ：1套启动负压装置时,舱内相对压强在-30Pa～-10Pa。

   行车辅助系统 ：含大屏导航，行车记录仪，倒车影像。

   铲式担架 ：1副（担架仓选配）。

   楼梯担架 ：1副承重：160kg。

   侧门踏板 ：辅助侧拉门上车。

   尾门踏板 ：辅助尾门上车。
