一、车辆配置

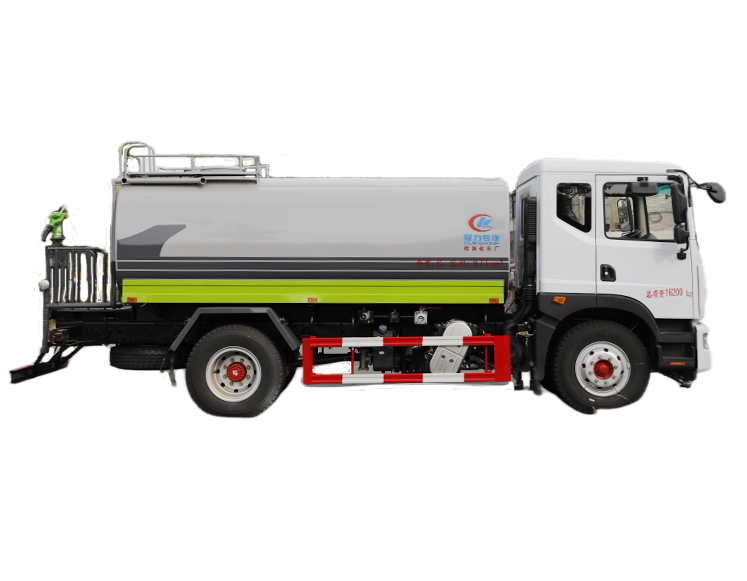

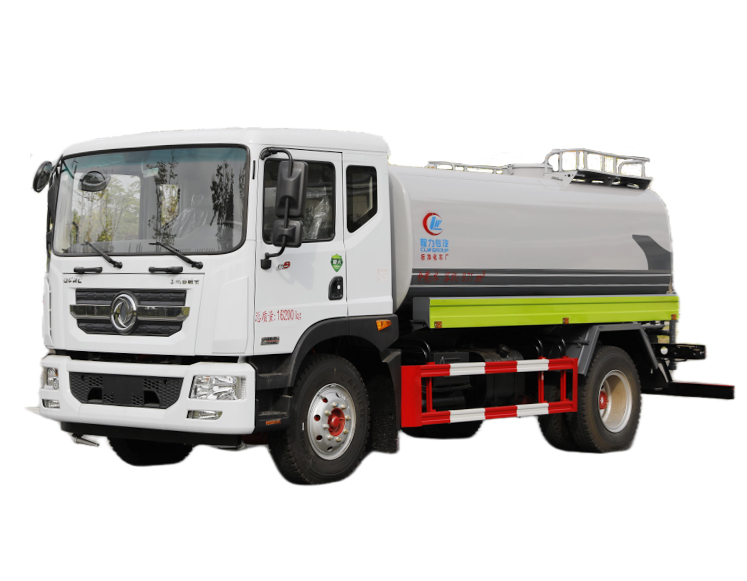

1、产品名称 :型绿化喷洒车
2、底盘型号 :EQ1165LJ9CDE
3、容积 :公告容积10.25立方,实际容积12.4立方
4、罐体尺寸 : 4200×2280×1520mm
5、总质量 :16200kg
6、整备质量 :6730kg
7、额定载质量 :9340,9275kg
8、车辆长宽高 :7760×2520×3250mm
9、轴距 :3950mm
二、底盘配置
1、玉柴165马力,法士特小八档变速箱(4缸机),行车记录仪,电动门窗,原装空调,中控(无远程遥控钥匙),ABS,方向助力,断气刹,9.00R20钢丝胎
2、玉柴200马力,法士特小八档变速箱(4缸机),行车记录仪,电动门窗,原装空调,中控(无远程遥控钥匙),ABS,方向助力,断气刹,10.00R20钢丝胎
3、康机195马力,法士特小八挡(8JS75),断气刹,,前后桥3.9/8德纳,板簧8/10+7,车架860-250x80x7,空调,行车记录仪 ,方向助力 ,电动门窗
4、康机230马力,法士特8JS75,53.9/8德纳桥,250车架,原厂空调,电动玻璃,ABS,断气刹,排气制动,原厂取力器。
三、上装配置
1、洒水车专用性能 :前冲(喷)后洒、带侧喷、带后工作平台、平台上安装绿化洒水高压炮(炮喷射形状可调 :直冲状、大雨、中雨、毛毛雨,可连续调节,最大射程可达30 米),配备大功率专用洒水泵,带消防接头,带自流阀,带自吸功能,带滤网。吸程≥6米,洒水宽度≥16 米 射程≥30 米。
2、材质 : 罐体采用Q235,隔板厚度3mm,罐体碳钢厚度4mm,封头厚度5mm.大口径直通球阀,铝合金三通,加粗主管道(76)。
3、铸铝管接件 :铝合金弯头三通、铝合金法兰三通、铝合金泵出口四通、铝合金泵进口直通,模具一次性压铸成型,无焊缝,避免漏水,标准化设计,互换性好,方便维修换件,铝合金材质更轻量化,美观实用,提升产品档次。
其他配件:铝合金后洒、不锈钢球阀、S型新款高压水炮。
4、冲孔板平台:加厚冲孔板,防滑性更好,平台上不积水,结构优化,冲压成。
四、风送式喷雾机参数
1、风送式喷雾机 : 8KW 风冷式柴油发电机组
2、风机功率 :2.2KW,
3、水泵功率 :1.5KW
4、工作压力 :1.0-3.5MPA
5、喷雾流量 :20L/min
6、仰俯角度 :-5-60 度(遥控)
7、雾谱范围 :50-150um
8、水平射程(静风状态) : 30M,16个不锈钢喷咀,360度旋转(手动或遥控)
9、风机底座尺寸(参考):1050*550*1700mm
10、发电机尺寸(参考):800*600*650mm实际尺寸以实物为准(雾炮为选配装置)
