一、车辆介绍

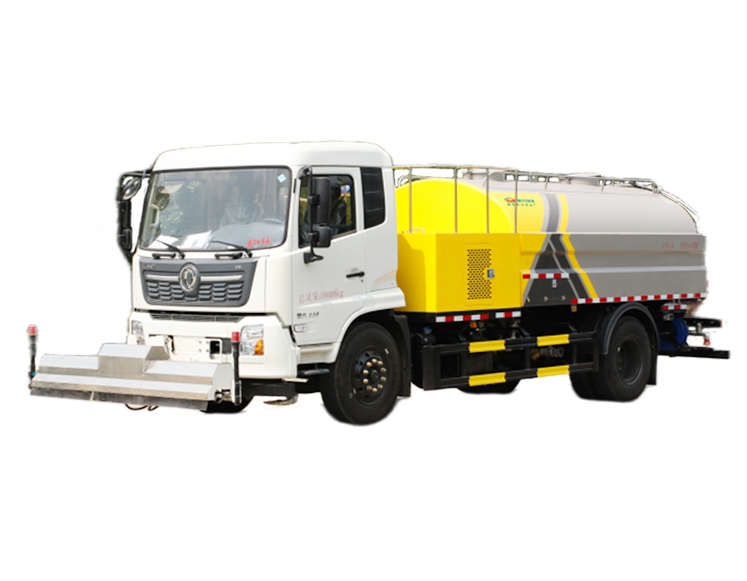

1、天锦国六清洗车是一种双发动机、双水泵清洗车,是在标准二类底盘的基础上,加装高压冲洗系统、低压冲洗系统,由机械、液压、电器三部分合为一体的专用冲洗作业车。
2、本车具有独立的高、低压两套水路系统,为清洗车工作提供压力水源。其工作原理是:利用高压水泵产生的高压水,经喷水架的高压喷嘴喷出,利用高压水流的动能,以高压力、低流量的方式清洗,强力去污,高效节水,能将路面的陈旧污渍清洗干净;或高压水经左(右)角喷喷出,清洗路缘、人行道及护栏隔离区;使用高压喷枪还可清洗路标、广告牌、高架路等;喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
3、 高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动;
4、低压水路系统,采用双级叶轮离心泵,效率高、洒水宽度大、水枪射程远,还可选装绿化浇灌及自吸功能。低压水泵由底盘变速器取力器通过传动轴直接传动。
5、本车的高压水泵、喷嘴、高压喷枪及关键的液压、电气原件均采用国际名牌产品,性能优良、工作可靠。
二、上装参数
1、高压水泵柱塞式 :P51/135-90(PF36德国品孚,压力10MPa,转速 800(900)r/min
2、水阀 :气控高压球阀压力10MPa
3、喷水架喷嘴 :高压洗涤型
4、角喷嘴 :高压洗涤型
5、喷雾喷嘴 :细微雾化型
6、水滤 :滤网式
7、低压水泵 :双级叶轮离心式50/110,扬程110m,转速1480r/min
8、低压洒水Km/h :Ⅰ档 7:Ⅱ档 14
9、主发转速 : 1500r/min
10、高压清洗Km/h : 3-15
11、副发转速 : 1700r/min
12、高压清洗能力m2/h : 25000
13、车速 : 8km/h
14、最高清洗水压力MPa : 10
15、清洗水流量 L/min : 134
16、喷雾水流量 L/min : 134
17、低压洒水流量 L/min :600~800
18、低压冲洗宽度m :≥21
19、洒水宽度m :≥16
20、水枪射程m :38
