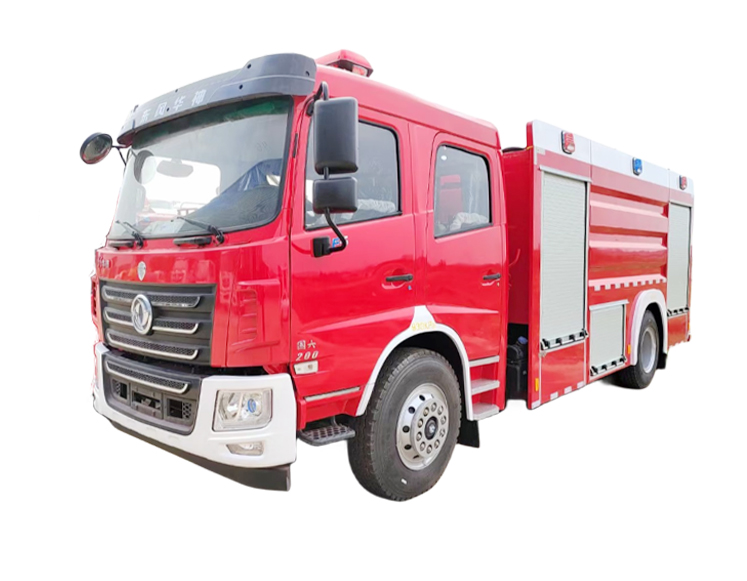

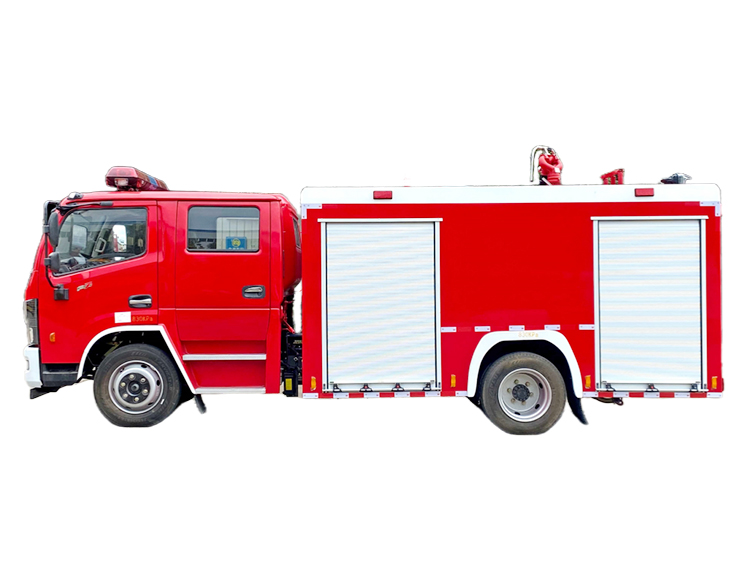

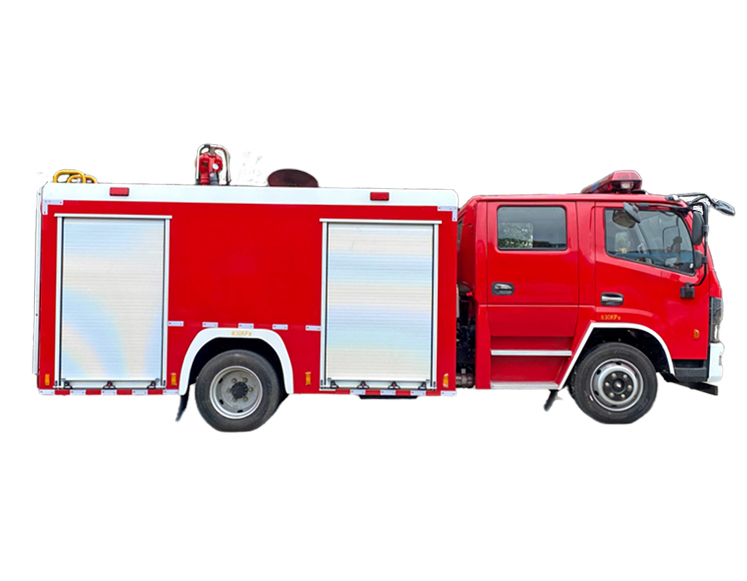

一、整车主要技术参数

1、外形尺寸 ：8190*2510*3340（mm）

2、满载总质量 ：16000kg

3、整备质量 ：9450kg

4、最高车速 ：105km/h

二、底盘参数

1、型号 ：东风汽车股份有限公司/ EQ1185DJ9CDF

2、发动机 ：东风康明斯发动机有限公司  康机230马力发动机

3、型号 ：B6.2NS6B230

4、功率 ：169kW

5、驱动型式 ：后轮驱动

6、轴距 ：4700mm

7、排放标准 ：国六

三、驾驶室

1、结构 ：平头、原装双排座四开门乘员室。

2、座位设置 ：前排3人后排3人。

3、座位前面加装护栏兼扶手。消防队员在奔赴灭火救援途中快速背负空气呼吸器，到达火场后，迅速投入灭火救援行动。

4、驾驶室结构 ：安装适应倾翻的液压翻转机构。

5、驾驶室内设备 ：除原车空调、ABS、方向助力等设备外，加装取力器控制开关、100W警报器、警灯开关等。

6、驾驶室外部 ：驾驶室顶靠前部安装有长排警灯1个。

四、容罐

1、容量 ：6100Kg

2、材质 ： 水罐：优质钢板，经高科技防腐处理

3、结构 ： 框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。

4、罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。

5、罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。

6、罐体设有1个76mm溢流管，车厢两边各1个76mm注入口，便于其他车辆供水加液之用。

7、设备 ：1个人口孔，带有快速锁紧及开启装置。

8、1个液位指示器。

9、1个排污口，带不锈钢球阀。

10、2个注水口（左右各一）

11、工艺：焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做24小时静水压试验，确保不渗漏。

五、消防泵及管路系统

1、消防泵 ：CB10/40低压消防泵

2、流量 ： 40L/s

3、压力 ： 1.0MPa

4、安装型式 ： 后置

5、真空泵 ：活塞式；

6、真空泵材质 ：耐磨、抗腐蚀达到密封要求；

7、引水时间≤35s，吸深≥7m。

8、最大真空度 ：≥85kPa；

9、吸水管路 ：水泵设有Φ125mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1个带Φ125mm蝶阀的进水口，用于与水罐相连接。

10、车顶设置1个Φ89mm出水消防炮管路及控制阀，采用挠性接头；

11、泵房左右两侧各设置1个Φ80mm手动球阀控制的出水口。

12、注水管路：泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀；

13、车厢左右两侧各有1个Φ65mm注水管，可向罐内注水，接口为内扣式接口，并设有闷盖。

14、放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

15、冷却水管路：为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及控制阀。

六、消防炮

1、型号 ：PS40型消防炮

2、流量 ：40（L/s）

3、射程 ：水≥55m

4、压力 ：1.0MPa

5、位置 ：位于水罐顶部。

6、控制 ：采用手动控制，带锁止机构，方便操作。
