一、底盘配置

1、底盘型号 ：EQ1165LJ9CDE

2、底盘名称 ：东风D9多利卡

3、轴距 ：4500mm

4、轴数 ：2

5、发动机型号 ：YCS04200-68、B6.2NS6B230两种可选一

6、发动机马力 ：玉柴 200 马力、康明斯230马力两种可选一

7、发动机排量 ：4000ml、6200ml

8、轮胎规格 ：10.00R20 钢丝胎

9、轮胎数量 ：6+1 (个)

10、燃料种类 ：柴油

11、油箱容积 ：180 (L)

12、变速箱 ：陕齿8档变速箱

13、准乘人数 ：2、3 (个)

14、最高车速 ：105 (km/h)

15、中控锁 ：东风原厂

16、电动玻璃 ：东风原厂

17、空调 ：东风原厂

18、排放标准 ：GB17691-2018国Ⅵ

二、上装配置

1、罐体容积(L) ：10000、11500

2、总质量 (kg) ：18000

3、额定载质量 (kg) ：8420

4、整备质量 (kg) ：9450

5、罐体材质 ：Q235优质碳钢

6、温层 ：岩棉

7、罐体表面 ：不锈钢

8、整车尺寸 (mm) ：8420*2500*3330

9、过滤网 ：定制

10、导热油泵 ：RY40-25-160

11、手持喷枪 ：6米软管+喷枪

12、比例阀 ：CL-BLTS120.00

13、速度传感器 ：GTS211B-N016

14、温度传感器 ：WZP-230

15、气动蝶阀 ：CLD6H3-16C

16、截止阀 ：PN16DN50

17、发电机 ：7kw汽油发电机

18、操作方式 ：驾驶室内操作

20、控制系统 ：PLC

21、控制系统 ：喷嘴控制方式、一控一

22、沥青泵 ：QGB950

23、尾部喷嘴 ：36个气动沥青喷嘴

24、沥青泵流量 ：950L/min

25、沥青洒布量 ：0.25-3L/㎡ (误差±2%)

26、喷洒介质 ：乳化沥青、热沥青

27、导热油 ：带导热油循环加热

28、洒布宽度 (m) ：4.5m(选装6米喷杆)

29、燃烧器 ：G20(选装双燃烧器)

30、洒布面积计算 ：洒布面积=罐体容积÷洒布量

31、清洗方式 ：自带气动清洗或柴油清洗

三、用途及介绍

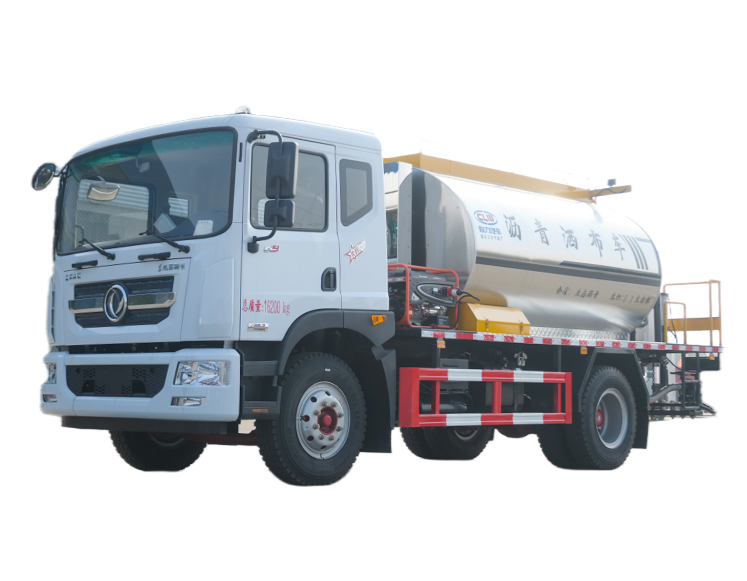

1、智能型沥青洒布车是一种专业洒布乳化沥青、稀释沥青、热沥青、高粘度改性等沥青的半智能科技产品。用于修筑高等级公路沥青路 面底层的透层油、防水层、粘结层的洒布。该洒布车由汽车底盘、沥 青罐体、沥青泵送及喷洒系统、液压系统、燃烧及导热油加热系统、 控制系统、气动系统、操作平台构成。该车操作简便，在吸收国内外同类产品各项技术的基础上，增加了确保施工的质量技术含量和突出改善施工条件、施工环境的人性化设计。其合理可靠的设计确保了沥青的洒布均匀度，整车技术性能已达到世界先进水平。

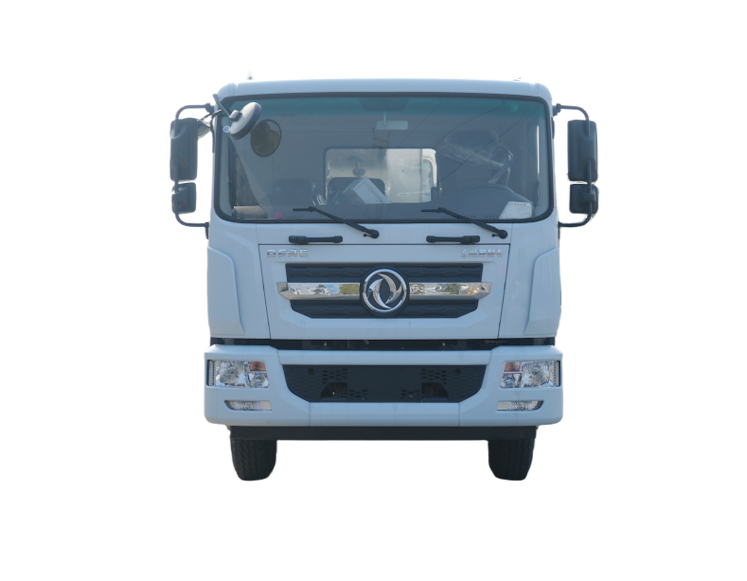

2、该车采用东风底盘，优异强悍的承载能力，灵活轻便的操纵性，靓丽大气的外观造型，为广大城际物流客户提供安全、高效、可靠的服务；根据喷洒量和作业宽度的需要,可自行设定沥青洒布量。

3、沥青的洒布控制在驾驶室内完成 (尾部备用操作平台也可完成)，可以实现对尾部喷嘴一对一控制，从而实现了任意调节喷洒的宽度。方便司机一人操作。

4、升温方式，柴油燃烧器 (意大利利雅路) 加热和导热油循环升温，温度达到设定值后自动关闭。

5、采用国际先进的高粘度沥青泵，可将外部沥青泵入罐内，实现“自吸”，也可将罐内沥青泵出。

6、沥青喷洒杆采用三段折叠式结构，可上下调节，可左右展开洒 布杆扩大洒布范围，而且可以有效地避开障碍物。
